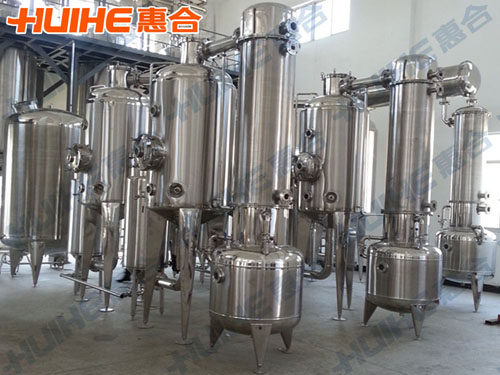

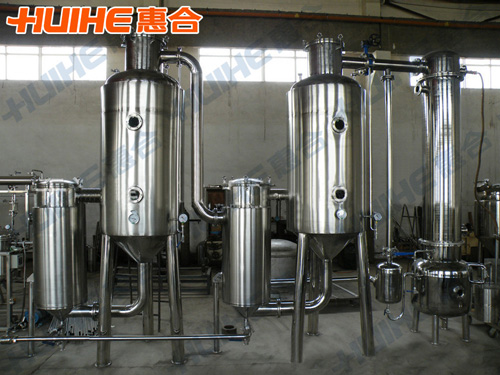

雙效濃縮器_雙效節能外循環真空濃縮器

雙效節能外循環真空濃縮器通常簡稱為雙效濃縮器（罐），它應于中藥、西藥、淀粉糖、食乳品等液料的濃縮，用于熱敏性物料的低溫真空濃縮。

一、雙效濃縮器（罐）組成部件

該雙效濃縮設備由一效列管加熱器、蒸發室、二效列管加熱器、濃縮鍋、冷凝冷卻器、真空溶媒回收罐、(板式換熱器、真空緩沖罐)組成。

二、雙效濃縮器（罐）工作原理

雙效濃縮器（罐）生產時是利用(真空度0.04Mpa，藥液溫度80多度)一效的二次蒸汽供應二效濃縮加熱(真空度0.08Mpa，藥液溫度60多度)。

在單效濃縮器（罐）生產時是利用單效生產時間短、速度快、操作簡便的優勢，利用能源發揮單效的優勢可緩解生產需要。利用冷凝器及冷卻器的面積大，可以進行單效或組合式濃縮的單臺生產，在兩臺分別同時生產是單效的生產，回收溶媒可通過真空保護系統中的板式緩沖罐進行操作。

三、雙效濃縮器（罐）特點

1、節能效益，

2、雙效濃縮器采用負壓外加熱自然型循環式的蒸發方式，可達1.2-1.35（一般中藥浸膏）。

3、雙效濃縮器二效同時蒸發，二次蒸汽得到使用，耗能總量與單效濃縮器相比降低。

4、雙效濃縮器（罐）與物料接觸部分采用不銹鋼制作，外形美觀。加熱器、蒸發器外面均設有保溫層，保溫層外用不銹鋼薄板制作外殼，表面做鏡面或亞光處理。

四、雙效濃縮器（罐）技術參數

型號		DH-II 500	DH-II 1000	DH-II 1500	DH- II 2000
參數
蒸發量(kg/h清水)		500	1000	1500	2000
耗汽量(kg/h)		≤250	≤500	≤750	≤1000
外型尺寸長寬高		41.53.3	51.63.5	61.63.7	6.51.74.3
循環耗水量(T/h)		6	12	15	18
蒸發溫度(℃)	一效	80-90	真空度 (Map)	一效	0.02-0.04
	二效	55-70		二效	0.05-0.06
蒸發壓力(Map)		<0.25		濃縮比	1.2-1.3
容器類別		一類
